Để ứng dụng giải pháp RFID cần những thiết bị và phần mềm như nào ?

24-07-2021 06:07pm

Hệ thống RFID bao gồm những thiết bị gì?

Hệ thống RFID bao gồm đầu đọc RFID, Antenna, thẻ RFID và phần mềm quản lý. Đầu đọc phát ra sóng điện từ tới thẻ RFID, thẻ RFID lấy điện từ từ trường do đầu đọc tạo ra và sử dụng nó để cung cấp năng lượng cho vi mạch của thẻ, sau đó thẻ RFID gửi trở lại đầu đọc các thông tin lưu trữ trong thẻ. Phần mềm ghi nhận các dữ liệu thu nhận được để xử lý các nghiệp vụ quản lý.



Vai trò của phần mềm quản lý RFID trong hệ thống như nào ?

Phần mềm có thể là phần mềm RFID Middleware có chức năng thu nhận dữ liệu mã hàng hóa từ các thẻ RFID bao gồm quản lý trình đọc / ghi các thiết bị RFID và tích hợp với phần mềm quản lý doanh nghiệp qua giao thức kết nối API

Phần mềm cũng có thể là phần mềm quản lý doanh nghiệp hoàn chỉnh tích hợp giải pháp RFID như quản lý kho, quản lý chuỗi cửa hàng,…



Phần mềm quản lý hệ thống RFID được cài ở những đâu ?

Máy chủ - Server: Quản lý tập trung các thiết bị, sản phẩm, người dùng, báo cáo,…

Máy trạm – Client: Dành cho người sử dụng với từng nghiệp vụ chuyên biệt, ví dụ: Máy trạm cho nhân viên quản lý kho làm nghiệp vụ Xuất – Nhập – Kiểm kê – Tìm kiếm, Máy trạm cho nhân viên gán thẻ RFID tại các dây chuyền sản xuất,…

Phần mềm trên thiết bị đọc RFID cầm tay: làm nghiệp vụ Xuất – Nhập – Kiểm kê – Tìm kiếm chạy trên hệ điều hành Android, iOS hoặc Window mobile

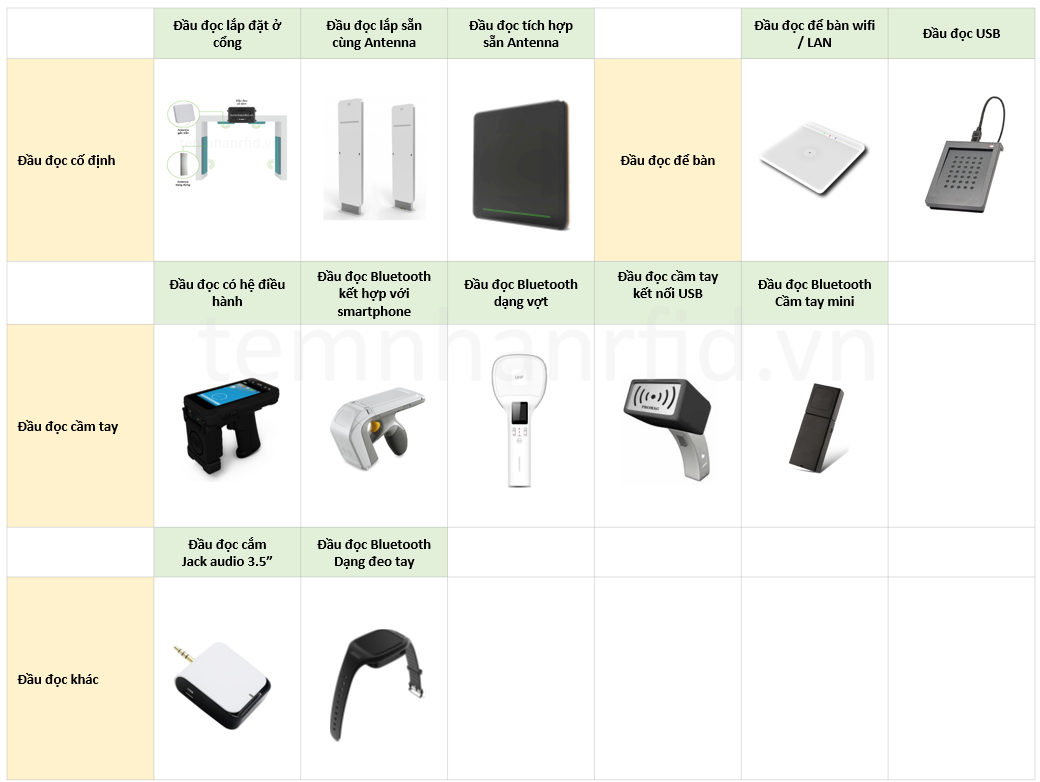

Có những loại đầu đọc RFID nào ?

Có nhiều loại đầu đọc phù hợp với các mục đích sử dụng khác nhau. Ví dụ: Đầu đọc RFID cố định thường sử dụng cho cổng xuất nhập kho, kích thước lớn, đầu đọc RFID cầm tay cho việc đọc di động như kiểm kê, tìm kiếm, đầu đọc RFID để bàn cho quầy thanh toán ở siêu thị,



Có cổng đọc RFID được lắp sẵn không ?

Có. Có những cổng đọc RFID được tích hợp sẵn bao gồm đầu đọc cố định, anten và nguồn được sử dụng cho những cửa xuất nhập kích thước nhỏ như cửa hàng thời trang, kho thuốc, kho linh kiện điện tử, thư viện,…

Đầu đọc RFID cố định đọc được khoảng cách bao xa ?

Phạm vi đọc phụ thuộc vào một số yếu tố, như tần số sóng vô tuyến được sử dụng, kích thước ăng-ten của thẻ, , độ lợi của ăng ten phát, công suất đầu ra của đầu đọc. Đầu đọc gắn Antenna có phạm vi đọc khoảng 20m đến 25m. Nếu kích thước của ăng-ten UHF giảm ( Antenna đầu đọc hoặc Antenna thẻ ) cũng làm giảm đáng kể phạm vi đọc. Tăng công suất đầu đọc có thể tăng phạm vi, nhưng hầu hết các chính phủ hạn chế đầu ra của đầu đọc theo tiêu chuẩn từng nước để chúng không gây nhiễu các thiết bị RF khác, chẳng hạn như điện thoại không dây.

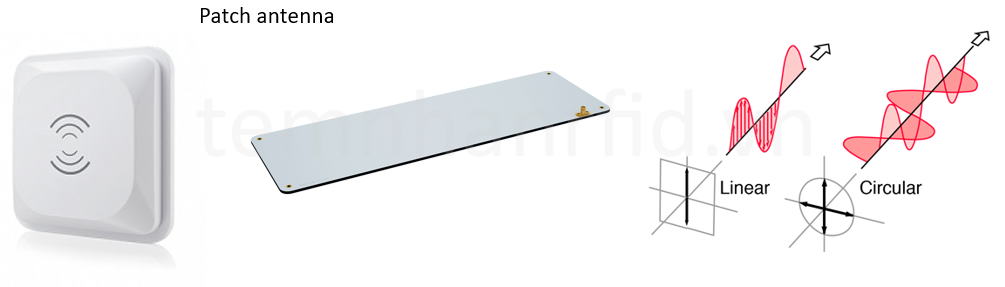

Có những kiểu antenna RFID như nào ?

Antenna sử dụng trong công nghệ RFID là Antenna Patch, thường có dạng phẳng hình vuông hoặc chữ nhật. Hầu hết các anten trên thị trường RFID đều sử dụng phân cực phân cực vòng (circular), một số sử dụng phân cực tuyến tính (linear)



Số Antenna có thể kết nối đến đầu đọc RFID cố định là bao nhiêu ?

Tùy thuộc vào nhu cầu sử dụng như số lượng hàng hóa / 1 lần nhập xuất, kích thước hàng hóa, kích thước thẻ RFID, nhiễu xung quanh cổng nhập xuất mà ta sẽ bố trí 1, 2, 4, 8 hoặc có thể lên đến 16 Antenna

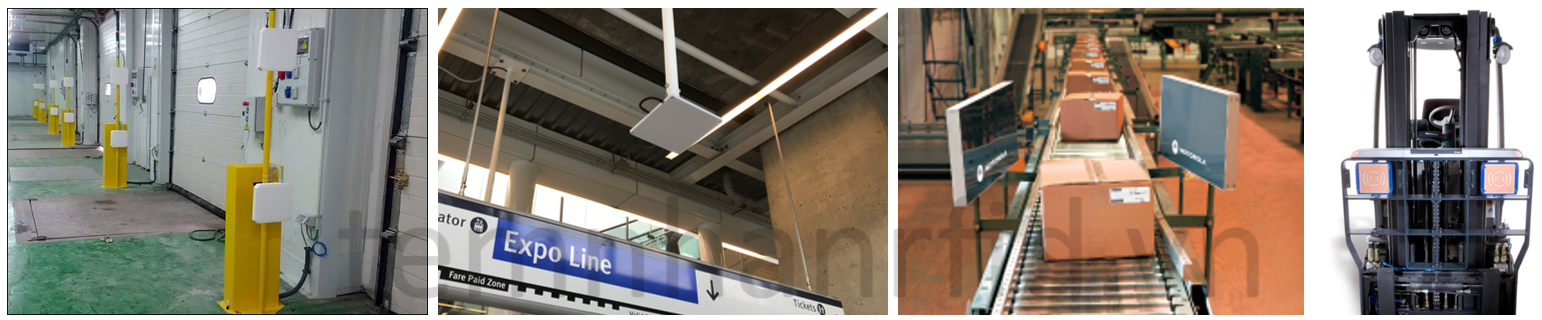

Antenna hệ thống RFID được lắp ở những vị trí nào trong thực tế ?

Tùy thuộc vào mục đích sử dụng trong quản lý ta có thể gắn thẻ lên trần, gắn giá 2 bên cửa nhập xuất, gắn trên xe nâng, gắn trên dây chuyền sản xuất,…

Jack kết nối của Antenna với đầu đọc cố định thường là những loại Jack nào ?

Có 1 số chuẩn jack kết nối như sau:



Góc đọc của Antenna RFID như nào ?

Khi độ lợi Gain ( dBi )của Antenna càng cao, độ rộng chùm sóng càng hẹp, ăng ten càng định hướng

Khi độ lợi Gain ( dBi )của Antenna càng bé, độ rộng chùm sóng càng rộng, góc đọc của ăng ten càng rộng



Hướng sóng của Antenna như nào ?

Ngoài búp sóng chính (Main lope) anten patch còn có các búp sóng phụ xung quanh antenna



Tình trạng đọc lan của antenna được giải quyết như thế nào ?

Có thể thiết kế cổng đọc hoặc hầm đọc chuyên biệt để giữ sóng chỉ ở trong khu vực cổng đọc này để ngăn sóng đọc lan ra xung quanh

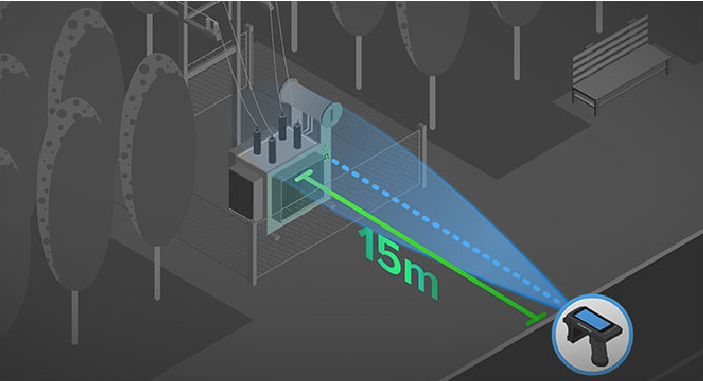

Đầu đọc RFID cầm tay khoảng cách đọc bao xa ?

Đầu đọc RFID cầm tay có khoảng cách xa nhất theo lý thuyết có thể lên đến 15m, thực tế với các thẻ RFID thông thường thì khoảng cách đọc khoảng từ 1m-5m.



Có thể điều chỉnh khoảng cách đọc của các đầu đọc RFID cố định và đầu đọc cầm tay không ?

Có. Có thể thể điều chỉnh công suất của đầu đọc để tăng giảm khoảng cách đọc của đầu đọc RFID cố đinh và đầu đọc RFID cầm tay

Đầu đọc RFID cầm tay có tích hợp được với đầu đọc Barcode 1D, 2D không ?

Có. Hầu hết đầu đọc RFID cầm tay có tích hợp đầu đọc Barcode 1D và 2D cho những mục đích khách nhau.

Đầu đọc RFID để bàn cho quầy thu ngân hoạt động như thế nào?

Bạn có thể xem video sau:

Tôi cần thiết lập khu vực đọc thẻ ở những nơi nào?

Điều đó sẽ phụ thuộc vào nhu cầu sử dụng của bạn. Đối với nhà kho rộng, tại cổng nhập xuất bạn sẽ cần đầu đọc có phạm vi rộng, đối với kho nhỏ bạn có thể sử dụng đầu đọc cầm tay, với quầy thanh toán bạn có thể sử dụng đầu đọc để bàn,…

Giá đầu đọc RFID ngày nay là bao nhiêu?

Nó phụ thuộc vào ứng dụng và môi trường hoạt động và hãng sản xuất của đầu đọc như: công suất, chuẩn bảo vệ IP, số lượng Antenna,… Giá thành dao động từ vài triệu VNĐ đến hàng chục triệu VNĐ.

Giá một hệ thống RFID đầy đủ chức năng là bao nhiêu?

Chi phí phụ thuộc vào ứng dụng, quy mô lắp đặt, loại hệ thống và nhiều yếu tố khác, vì vậy không thể đưa ra một con số mà phải khảo sát thực tế để lên phương án chi phí hệ thống. Ngoài chi phí thẻ, đầu đọc, antenna, cáp anten, các công ty có thể mua phần mềm trung gian để đọc dữ liệu RFID và tích hợp hệ thống



Các Bạn tham khảo thêm bài viết:

Các câu hỏi về thẻ RFID

Các câu hỏi về giải pháp RFID

Để được tư vấn cụ thể hơn về giải pháp ứng dụng RFID, quý khách có thể liên lạc trực tiếp với chúng tôi qua Hotline: 093 885 6028 / Email: sales@smartid.com.vn
